마이티바이트〈MiteeBite/U.S.A.>

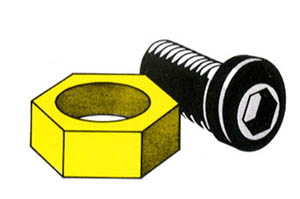

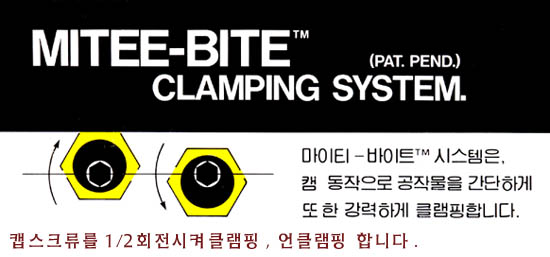

마이티바이트의 기본동작원리는 캠액션 또는 쐐기구조입니다. 즉, 마이티바이트 오리지널은 편심볼트와 황동너트로 구성되어 있으며 편심볼트를 1/2 회전시킬 때 황동너트는 일정한 양의 횡 스트로크를 만들어 내게됩니다. 이러한 일정한 스트로크를 이용하여 대상물을 사이드 클램핑하게 하는 원리입니다. 마이티바이트 유니클램프는 일반볼트와 쐐기형의 웻지 그리고 U찬넬로 구성되어 있습니다. 볼트를 회전시키면 웻지는 하강하게 되며 웻지의 경사면의 쐐기운동이 U찬넬의 양날개에 일정한 스트로크를 같도록 만듭니다. 이 스트로크를 이용하여 대상물을 사이드 클램핑합니다.

마이티바이트 오리지널



기발함과 기민성....

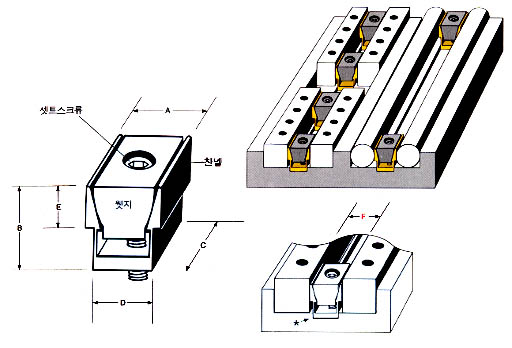

셋트스크류를 돌려 잠그면 스틸웻지에 의하여 알루미늄
찬넬(┗┛)이 양방향으로 벌어집니다.
이렇게 일정한 스트로크로 양쪽으로 균등하게 벌어지는 힘을
이용한 것이 유니클램프의 기본 아이디어입니다.
유니클램프에는 다음과 같은 장점이 있습니다.
유니클램프를 어떻게 멋지게 이용하는가는 엔지니어
여러분들의 머리쓰기에 달려 있습니다.

*디자인이 콤펙트하고 가격이 저렴합니다.
*작동이 단순하고 픽스츄어설계가 간단합니다.
*공구교환이 적어지며 생산성이 높아집니다.
*원터치로 두 개 동시 클램핑이 가능합니다.
*납짝하거나 둥근 면의 가공물에 특별한 진가를발휘합니다.
*공작기계 테이블에 많은 가공물을 올릴수 있어서 아주 좋습니다.
*클램핑력도 강력하므로 안심하시고 사용하십시요.

(mm)

주문번호

규 격

A

B

C

D*

E

F

셋트
스크류

최대
스트로크
(좌·우)

최대
클램프력

포장단위
개/봉지

육각렌치

800500

500M

12.31

14.6

15.9

10.4

5.6

12.7

M4

14.34

226kg

8

3mm

80750

750M

18.65

20.0

23.85

16.1

9.5

19.1

M6

21

680kg

6

5mm

81000

1000M

24.87

27.7

31.7

20.8

12.7

25.4

M8

28.42

907kg

4

6mm

81500

1500M

37.31

40.35

47.60

30.84

19.04

38.1

M12

41.88

1587kg

2

10mm

82000

2000M

49.75

53.05

63.45

41.24

25.38

50.8

M16

55.20

2721kg

2

14mm
