나가시마 세이코 (NAGASHIMA SEIKO)/手製品
 초정밀 성형 평면 연삭반 (
SUPER PRECISION PROFILE & SURFACE GRINDER )
- 기계적 추종정밀도· 반복정밀도 ±1 미크론 10년간 보증
- 10년 또는 3만 시간을 사용한 후, 보증정도 이상이면 무상수리 또는 신품으로 교환
- 상하 좌우에 0.1미크론의 고정도 글라스스케일을 장착,현재 위치를 표시
- 완전 수작업으로 제작되는 세계 유일의 기계
동급 세계최고의 정밀성

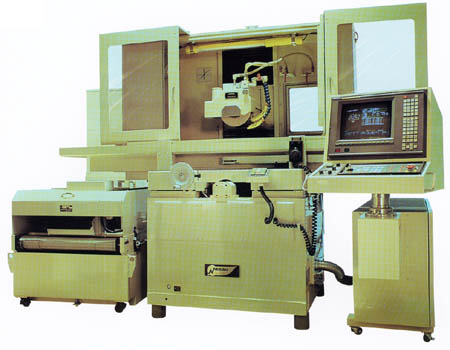

- CNC 초정밀 성형평면연삭반 NAS 시리즈
- NC 초정밀 성형평면연삭반 NY 시리즈
- 범용 초정밀 성형평면연삭반 NP 시리즈

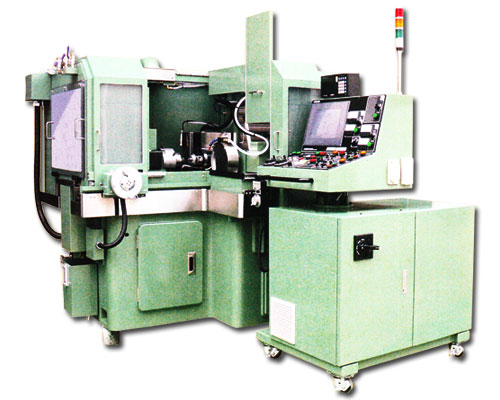

- 금형부품가공용 초정밀 외경원통연삭반 NOG150-F
|
 |
|
| 항목 |
단위 |
NAS-420 |
NAS-630 |
| -NC1 |
-NC2 |
-CNC |
-NC1 |
-NC2 |
-CNC |
| 제어 |
|
FANUC 18 MC 일본어 그래픽 완전대화 |
| 디스플레이 |
|
9인치 모노크롬 |
14인치 칼라 |
9인치 모노크롬 |
테이블작업면의 크기
(길이X폭) |
mm |
600 X 200 |
650 X 300 |
테이블최대이동량
(좌우X전후) |
mm |
750 X 230 |
760 X 340 |
테이블상면과
지석축중심간의 높이 |
mm |
500 |
좌동 |
취부가능한 마그네트
척의 최대치수 |
mm |
450 X 200 |
400 X 200 |
600 X 300 |
500 X 300 |
| 구 호칭치수 X 수량 |
mm |
12 X 1 |
좌동 |
| 구동방법 |
|
유압실린더(유압서보) |
|
|
|
| 이송속도 |
m/min |
0 ∼ 25 |
0 ∼ 20 |
| 구동방법 |
|
AC 서보모터 |
좌동 |
| 자동운전중의 이송속도 |
설정범위 |
mm/min |
0 ∼ 1000 |
좌동 |
| 오버라이드 |
|
150% |
좌동 |
| 위치결정분해능력 |
mm |
0.0001(O.1미크론) |
0.001°/0-105°좌동 |
| 수동이송 |
핸들1회전당 이송량 |
mm |
펄스발생기 1펄스당
0.0001(배율1배) 0.001(배율10배) 0.01(배율100배) |
| 보턴이송(연속이송) |
mm/min |
0 ∼ 1000 |
| 구동방법 |
|
AC 서보모터 |
좌동 |
| 자동운전중의 이송속도 |
설정범위 |
mm/min |
0 ∼ 500 |
좌동 |
| 오버라이드 |
|
150% |
150% |
| 래피드이송 |
mm/min |
MAX 500 |
MAX 500 |
| 위치결정분해능력 |
mm |
0.0001(0.1미크론) |
좌동 |
| 수동이송 |
핸들1회전당 이송량 |
mm |
펄스발생기 1펄스당
0.0001(배율1배) 0.001(배율10배) 0.01(배율100배 |
| 회당 절입량 |
|
0.1㎛ ∼ 임의량 |
황 |
0.1㎛ ∼ 임의량 |
| 정 |
0.1㎛ ∼ 임의량 |
| 스파크아웃횟수 |
|
1 ∼ 999 왕복 |
좌동 |
| 지석최대크기 (외경X내경X폭) |
mm |
255 X 50.8 X 25 테이퍼 33 X 1/6 |
305 X 76.2 X 32
테이퍼 45 X 1/6 |
255 X 50.8 X 25 |
| 회전속도 (무단) |
mm |
0 ∼ 3600 |
좌동 |
| 형식 |
|
|
테이블측
3포인트성형 |
테이블측 로타리드레서 |
|
테이블측
3포인트성형 |
테이블측 로타리 드레서 |
| 지석축 |
kw |
AC 3.7 |
좌동 |
| 유압펌프 |
kw |
AC 1.5 |
좌동 |
| 가로 X 세로 X 높이 |
mm |
2650 X 2300 X 1850 |
3080 X 2470 X 2300 |
| |
kg |
약 2000 |
약 3500 |
? |
| |
 |
 |
|
| |
NY520-X 타입 |
NY520-Y 타입 |
항 목 |
단위 |
-X |
-XDH |
-XDT |
-Y |
-YDH |
-YDT |
제어 |
입력방식 |
|
10인치 TFT 칼라액정판넬 일본어대화 텃치입력 |
기능 |
테이블작업면의 크기
(길이 X 폭) |
mm |
540 X 180 |
좌동 |
테이블최대이동량
(수동 좌우X전후) |
mm |
650 X 230 |
좌동 |
테이블상면과 지석축
중심간의 높이 |
mm |
MAX 500 |
좌동 |
취부가능한 마그네트척의
최대치수 |
mm |
평형 500 X 200 |
좌동 |
바닥부터 테이블상면
까지의 높이 |
mm |
1030 |
좌동 |
가공물최대줄량
(척·드레서 포함) |
kg |
100 |
좌동 |
테이블
(좌우) |
T구 호칭치수 X 수량 |
mm |
12 X 1 |
좌동 |
작동방법 |
|
수동·유압자동 |
파워스티어링·유압자동 |
좌우이송속도
(유압구동) |
m/min |
0.005∼0.2(좌방향미세이송) 0∼25(통상이송) X 타입 |
0.005∼0.1(좌방향미세이송) 0∼25(통상이송) Y 타입 |
새들
(전후) |
래피드이송속도(고정) |
m/min |
600 |
좌동 |
수동이송
(펄스발생기) |
방식 |
|
3단절환(100펄스/1회전) |
좌동 |
핸들 1회전 |
mm |
1.0 |
0.1 |
0.01 |
1.0 |
0.1 |
0.01 |
작은 핸들 1눈금 |
mm |
0.03 |
0.001 |
0.0001 |
0.03 |
0.001 |
0.0001 |
전후자동이송 |
연속 11단계 |
|
5, 10, 20, 30, 50, 100, 200, 300, 400, 500, 600 |
피치 |
쉬프트 |
|
좌우양단 및 편측면(양측면가능 ) |
11단계 |
mm |
0.1, 0.2, 0.5, 1, 2, 3, 4, 5, 6, 7, 8 |
카운터(판넬) 표준장비 |
mm |
스케일피드백 0.0001mm(0.1미크론) 표시 |
지석축
(상하) |
래피드이송속도(고정) |
mm/min |
600 |
좌동 |
수동이송 (펄스발생기 |
방식 |
|
3단절환(100펄스/1회전) |
좌동 |
mm |
1.0 |
0.1 |
0.01 |
1.0 |
0.1 |
0.01 |
핸들 1회전 |
작은 핸들 1눈금 |
mm |
0.03 |
0.001 |
0.0001 |
0.03 |
0.001 |
0.0001 |
최소절입량 |
mm |
0.0001(0.1미크론) |
좌동 |
자동절입 |
총절입량 |
㎛ |
99.9999 |
좌동 |
정삭개시량 |
㎛ |
5, 10, 30, 50 |
좌동 |
1회당 절입량 (도중자동변경가 |
황 |
㎛ |
2, 3, 5, 7, 10, 15, 20 |
좌동 |
정 |
㎛ |
0.1, 0.5, 1, 2 |
좌동 |
스파크아웃횟수 |
왕복 |
0, 2, 6, 8 |
0, 2, 6 |
카운터(판넬) 표준장비 |
mm |
매회 드레스후 상시 지석외주접점위치표시(XDH, YDH) 0.0001(0.1미크론) |
지석 |
지석최대크기 |
mm |
255 X 50.8 X 폭25 |
좌동 |
회전수 |
rpm |
0∼3600(무단변속) 표준장비 |
좌동 |
전동기(모터) |
kw |
2.2kw 4p |
좌동 |
급유방식 |
|
전자동급유(유부족검출장치부착) |
지석플랜지테이퍼
최대경 X 테이퍼각도 |
mm |
33 X 1/6 |
좌동 |
바닥면적 가로 X 세로 |
mm |
2200 X 1700 |
좌동 |
실중량 |
kg |
약2000 |
좌동 |
|
 |
 |
|
| |
NP313 |
NP415 |
NP520 |
| 항목 |
단위 |
-AC |
-F |
-MD |
-AC |
-F |
-MD |
-AC |
-F |
-MD |
| 기능 |
테이블작업면의 크기
(길이 X 폭) |
mm |
우회전 370 X 140 |
우회전용 540 X 180
좌회전용 510 X 160 |
우회전 540 X 180 |
| 테이블최대이동량 |
좌우 |
mm |
450 |
550 |
650 |
| 전후 |
150(OP170 |
190 |
230 |
테이블상면과
지석축중심간의 높이 |
mm |
MAX 500 |
좌동 |
좌동 |
취부가능한 마그네트
척의 최대치수 |
mm |
틸팅 100 X 250 평
300 X 120(OP150) |
틸팅 380 X 120
평 400 X 150 |
평 500 X 200 |
바닥부터 테이블상면
까지의 높이 |
mm |
1030 |
좌동 |
좌동 |
가공물최대중량
(척·드레서 포함) |
kg |
100 |
좌동 |
좌동 |
테이블
(좌우) |
T구 호칭치수 X 수량 |
mm |
12 X 1 |
좌동 |
좌동 |
| 작동방법 |
표준장비 |
|
수동 및 유압서보밸브 절환 자동운전 |
| 표준장비 |
|
기동시 속도자동저속기능 |
| 좌우이송속도 |
m/min |
0 ∼ 25 |
좌동 |
좌동 |
새들
(전후) |
수동이송
(기계식) |
핸들 1회전 |
mm |
4 |
좌동 |
좌동 |
| 작은 핸들 1눈금 |
mm |
0.01 |
좌동 |
좌동 |
| 최소 읽음 |
mm |
0.0001(0.1미크론) 카운터 |
전후자동
이송 |
연속속도(무단계) |
mm/min |
0 ∼ 600, AC타입불가 |
| 피치이송 |
쉬프트 |
|
양단·테이블우측만, AC타입불가 |
| 10단계 |
mm |
0 ∼ 7, AC타입불가 |
| 표준장비 |
|
정삭절입시 속도 및 피치 1/2 감소기능 |
| 고정도스케일 표준장비 |
mm |
0.0001(0.1미크론) |
| 표시카운터 표준장비 |
mm |
0.0001(0.1미크론) |
지석축
(상하) |
이동량 |
mm |
400 |
좌동 |
좌동 |
래피드이송속도(고정)
표준장비 |
mm/min |
600 |
좌동 |
좌동 |
수동이송
(펄스발생기) |
방식 |
|
수동펄스발생기 3단절환 |
| 핸들 1회전 |
mm |
1.0 |
0.1 |
0.01 |
좌동 |
좌동 |
| 최소절입량 |
mm |
0.01 |
0.001 |
0.0001 |
좌동 |
좌동 |
자동절입
(스케일신호
지령방식) |
총절입량 |
㎛ |
임의설정 |
좌동 |
좌동 |
| 정삭개시량 |
㎛ |
임의설정 |
좌동 |
좌동 |
1회당
절입량
(도중자동
변경가) |
1단 |
㎛ |
각단계공히
0.1, 0.2, 0.3, 0.5, 0.7, 1, 1.5, 2, 3, 5, 7, 10 ,15, 20 |
| 2단 |
| 3단 |
| 타이밍 |
플런지
(홈) |
|
편측절입 및 좌우양단절입 |
트래버스
(평) |
|
전후양단절입, AC타입불가 |
| 스파크아웃횟수 |
왕복 |
0, 1, 2, 4, 6 |
| 고정도스케일 표준장비 |
mm |
0.0001(0.1미크론) |
표시카운터(O.OOO0출력)
표준장비 |
mm |
0.0001(0.1미크론) |
상부
평행
자동
드레스 |
MD타입 표준장비 |
|
총 드레스량표시 및 상시지석외주위치표시기능 |
| 인터벌 황·정삭 각각 |
㎛ |
|
|
0∼999 |
|
|
0∼999 |
|
|
0∼999 |
| 회 드레스량 황·정삭 각각 |
㎛ |
|
|
0∼99 |
|
|
0∼99 |
|
|
0∼99 |
| 드레스횟수 황·정삭 각각 |
회 |
|
|
0∼9 |
|
|
0∼9 |
|
|
0∼9 |
| 에어컷트량 황·정삭 각각 |
㎛ |
|
|
0∼99 |
|
|
0∼99 |
|
|
0∼99 |
| 지석 |
사용크기 |
mm |
180 X 31.75 X 폭13 |
205 X 31.75 X 폭16 |
255 X 50.8 X 폭25 |
| 회전수 표준장비 |
rpm |
0 ∼ 3600 (무단변속) |
| 전동기(모터) |
kw |
2.2kw 4p |
| 급유방식 표준장비 |
|
전자동급유(유부족검출장치부착) |
지석플랜지테이퍼
최대경 X 테이퍼각도 |
mm |
25 X 1/4 |
25 X 1/4 |
33 X 1/6 |
| 바닥면적 가로 X 세로 |
mm |
2000 X 1600 |
2200 X 1700 |
2300 X 1700 |
| 실중량 |
kg |
약 1400 |
약 1600 |
약 2000 |
|
|
