RTI
RTI <READING TECHNOLOGY IND/U.S.A.>

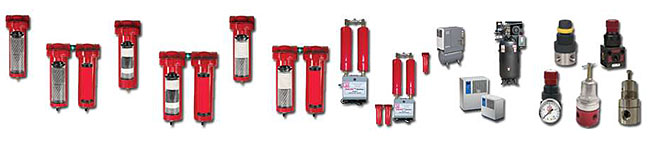

RTI의 에어 드라이어 필터는 에어 컴프레셔에서 생산된 습하고 더운 압축공기가
파이프라인을 통과할 때 이슬현상으로 발생하는 수분과 컴프레셔 오일을 제거하는 목적으로 이용됩니다. RTI의 필터는 파이프라인의 전략적인 포인트에 매달아 궁극적으로 파이프라인 내부를 돌아 다니는 대량의 물과 물방울을 신속하게 제거하는 엘리미넥스(ELIMINEX)와 컴프레셔 근처에 설치하여 오일과 먼지를 제거해 주는 코아레서(COALESCER) 그리고 물만을 제거하는 것이 아니고 미세한 수분을 증발시켜 제거하는 엘리미나이져(ELIMINIZE) 또한 주로 단말 즉 사용기기 내지는 사용개소 바로 직전에 부착시켜 최종 단말필터의 역할을 하는 엘리미넥스(ELIMINEX)와 코아레서(COALESCER)를 합친 모델인 엘리미넥스 콤보(ELIMINEX COMBO) 내지는 엘리미나이져(ELIMINIZER)와 코아레서(COALESCER)를 합친 모델인 엘리미나이져 콤보(ELIMINIZER COMBO)가 있으며 고무호스를 사용하는 에어공구나 페인팅 건에 이용하는 증발기인 미니밥(MINIVAP)으로 구별됩니다. 스테인레스 뭉치와 목면뭉치 어찌 보면 단순한 물건입니다만 물과 수분을 제거능력은 약품이나 동력을 사용하지 않는 순수한 의미의 필터 중에서는 제일 우수합니다. 원심분리, 역류상승, 강우병합과 마찰증발 이 작은 유니트 내부에서 이 4가지의 작용으로 물방울(수적)과 오일의 제거는 기본이고 미세한 수분(수증기)까지도 완벽하게 증발 제거하여 여러분의 압축공기품질을 최상으로 유지케 합니다.

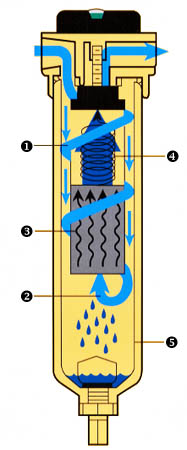

제습원리

빛나는 엔지니어링 특허의 역류상승 테크놀로지.

선구자적인 특허를 보유하고 있는 RTi만의 독특한 접근방식은 여과와 분리에 있어서 눈에 보이는 효능과 탁월한 신뢰성을 제공합니다.

①원심분리- 유입되는 대량의 물과 먼지와 오일은 공기와 함께 원심회전하면서 수직하강합니다. 이 원심회전은 RTi 특허의 엘리먼트디자인에 의해 자연적으로 만들어지며, 상대적으로 비중이 높은 이물질들은 회전중심의 가장자리인 용기의 내벽을 나선형으로 흘러내려가 하부의 드레인을 통하여 외부로 배출됩니다.

②역류상승- RTi의 특허, 역류상승은 급격한 속도로 원심회전하며 수직하강하던 공기가 갑자기 180˚로 방향을 바꾸어 수직상승을 시작하는 과정을 말합니다. 이것은 통상적으로 발생하는 비말동반(飛沫同伴, 입자가 유체의 흐름에 편승하는 화학적현상)을 방지합니다. 이물질들은 수직하강중에 갑자기 방향을 반대로 바꾸지 못하고 용기아래부분의 배수구역으로 낙하합니다.

③스텐레스스틸 엘리먼트:3.0미크론에서 99%이상의 여과효율-일차세정된 공기가 유입되는 제1단계 필터미디어는 조밀직조된 SUS304와이어 그물망을 겹겹으로 포갠 매트리스뭉치입니다. 이들 와이어는 서로의 표면으로 무수한 골과 도랑을 만들고 있으며, 원심분리 단계에서 미처 제거되지 못한 미세한 오일미스트나 물방울은 여기에 붙잡혀 매달리게 되고 서로 크게 뭉쳐진 후, 와류진공을 이용하여 시속 480km로 상승하는 공기흐름과는 반대로 배수구역으로 낙하합니다.

④1.0미크론으로 여과되고 마찰증발된 공기-코튼(목면)과 폴리에스터 그리고 SUS304가 혼합직조된 파이널 필터미디어는 스텐레스스틸 그물망을 통과한 서브미크론의 물방울을 잡아내고 1.0미크론으로 여과된 공기를 공급합니다. 코튼은 물방울을 잡아서 증발가스로 바꾸는 역할을 합니다.

⑤외부용기- 대부분의 RTi제품들은 폴리카보네이트 또는 금속제의 용기중에서 선택이 가능하고, 수동드레인 또는 용기내부에 장착되어 어떠한 액체라도 강력하게 방출하는 우리의 자랑거리인 자동드레인도 선택할 수 있습니다.

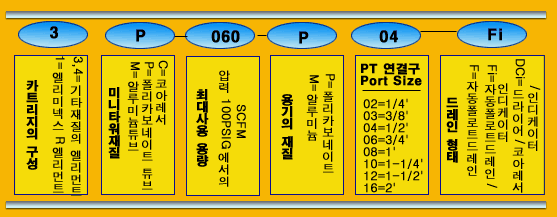

모델번호 표기방법



연결구와 유량을 참고하여 선정 하십시오. 처리유량의 최적조건은 최대의 70%최소ㅢ 130%입니다


RTi Filter Dryer의 종류와 특징

RTi Filter Dryer의 종류와 특징

명칭(韓)

엘리미넥스

코아레서

엘리미넥스 콤보

엘리미나이져

엘리미나이져 콤보

미니밥

명칭(英)

ELIMINEX

COALESCER

ELIMINEX COMBO

ELIMINIZER

ELIMINIZER COMBO

MINIVAP

기능

세퍼레이터

오일미스트
흡착필터

프리필터

필터드라이어

필터드라이어

증발필터

여과물

물/먼지

미스트/먼지

물/먼지/미스트

물방울/먼지

물방울/먼지/미스트

물방울/먼지

응용기술

원심분리/역류상승/
냉각병합/와류진공

증력낙하/관성충돌/
기공흡착/확산이동

원심분리/역류상승/
냉각병합/와류진공+증력낙하/관성충돌/
기공흡착/확산이동

원심분리/역류상승/
냉각병합/와류진공+미세여과/마찰증발

원심분리/역류상승/
냉각병합/와류진공+미세여과/마찰증발+증력낙하/관성충돌/
기공흡착/확산이동

마찰증발

여과크기

3미크론

0.01미크론
0.01ppm

0.01미크론

1미크론

0.01미크론

1미크론

엘리먼트
재질

SUS 304

BOROSCILICATE FIBER

BOROSCILICATE FIBER/SUS 304

SUS 304/
COTTON/POLYESTER

SUS 304/COTTON/
POLYESTER/
BOROSCILICATE FIBER

SUS 304/COTTON

ΔP

0.07~0.11km/㎠

0.11km/㎠

0.18~0.21km/㎠

0.35km/㎠

0.35km/㎠

0.1km/㎠

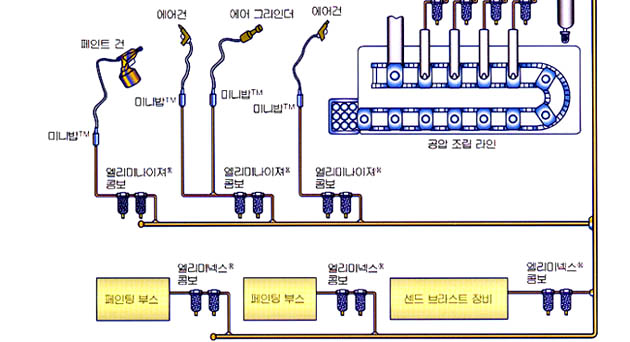

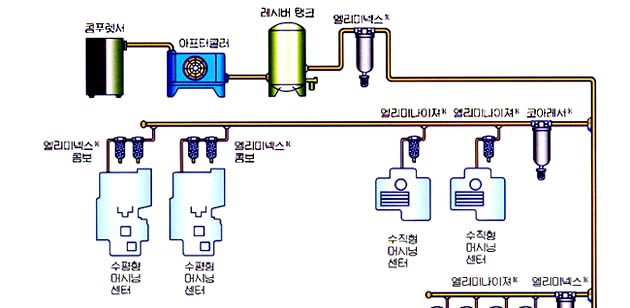

설치위치

에어드라이어 앞/
에어드라이어 뒤/
아프터쿨러 뒤/
코아레서 앞/
엘리미나이져 앞

엘리미넥스 뒤/
엘리미나이져 뒤

에어드라이어 뒤/
아프터쿨러 뒤/
엘리미나이져 앞

에어드라이어 뒤/
아프터쿨러 뒤/
엘리미넥스 뒤/
엘리미넥스콤보 뒤/
코아레서 앞/
미니밥 앞

에어드라이어 뒤/
아프터쿨러 뒤/
엘리미넥스 뒤/
미니밥 앞

엘리미나이져 뒤/
엘리미나이져콤보 뒤

설치장소

콤푸레셔룸/
메인라인
40미터간격으로

콤푸레셔룸/
메인라인/단말

콤루레셔룸/
메인라인/
40미터간격으로

가지라인/
단말에서 7미터이내

가지라인/
단말에서 7미터이내

단말에서 1.8미터이내

효 과

에어라인을 흐르는 대량의 물과 이물징을 제거하면 라인전체의 관리가 가능하며, 주로 작업개시때 발생하는 급작스런 단말필터로의 물유입이 방지되어 필터의 수명이 길어짐. 또한, 전기식에어드라이어의 고장도 방지

에어라인내부의 콤푸레셔오일을 확실하게 제거

엘리미넥스의 효과에 콤푸레셔오일을 제거하는 효과추가

에어를 이용하는 모든곳에 건조한 압축공기를 제공하여,기기의 성능을 높혀주며,수명을 연장시킴.

엘리미나이져의 효과에 콤푸레셔오일을 제거하는 효과추가.

페인트도장이나 에어툴에 완전건조된 에어를 공급.

"역류상승(Inverse Flow)" 에 관하여



일반제품

유입된 압축공기는 먼저 엘리먼트를 거친후, 진행방향을 바꾸어 필터 밖으로 나간다. 즉,파이프라인에 존재하는 대량의 물은 압축공기와 함께 순간적으로 엘리먼트를 통과하게 되는데, 이때 엘리먼트는 다량의 물을 흡수하게 되어 그 성능에 회복불가한 큰 손상을 입는 동시에 수명도 크게 짧아진다.



RTi 제품

유입된 압축공기는 우선 아래로 하강한 후, 다시 180˚로 방향을 바꾸어 엘리먼트의 아래부분을 통해 위로 상승하게 된다. 이때 함께 유입된 대량을 물은 방향전환을 하지 못하고 그대로 아래로 낙하하여 드레인을 통해 외부로 배출되며 이 과정에서의 엘리먼트 손상은 발생하지 않는다.

※ 각 명칭을 클릭하시면 사양을 보실수 있습니다.

명칭(韓) 엘리미넥스 코아레서 엘리미넥스 콤보 엘리미나이져 엘리미나이져 콤보 미니밥
명칭(英) ELIMINEX COALESCER ELIMINEX COMBO ELIMINIZER ELIMINIZER COMBO MINIVAP
기능 세퍼레이터 오일미스트
흡착필터
프리필터 필터드라이어 필터드라이어 증발필터
여과물 물/먼지 미스트/먼지 물/먼지/미스트 물방울/먼지 물방울/먼지/미스트 물방울/먼지
응용기술 원심분리/역류상승/ 냉각병합/와류진공 증력낙하/관성충돌/ 기공흡착/확산이동 원심분리/역류상승/ 냉각병합/와류진공+증력낙하/관성충돌/ 기공흡착/확산이동 원심분리/역류상승/
냉각병합/와류진공+미세여과/마찰증발
원심분리/역류상승/ 냉각병합/와류진공+미세여과/마찰증발+증력낙하/관성충돌/ 기공흡착/확산이동 마찰증발
여과크기 3미크론 0.01미크론
0.01ppm
0.01미크론 1미크론 0.01미크론 1미크론
엘리먼트
재질
SUS 304 BOROSCILICATE FIBER BOROSCILICATE FIBER/SUS 304 SUS 304/ COTTON/POLYESTER SUS 304/COTTON/
POLYESTER/
BOROSCILICATE FIBER
SUS 304/COTTON
ΔP 0.07~0.11km/㎠ 0.11km/㎠ 0.18~0.21km/㎠ 0.35km/㎠ 0.35km/㎠ 0.1km/㎠
설치위치 에어드라이어 앞/ 에어드라이어 뒤/ 아프터쿨러 뒤/ 코아레서 앞/ 엘리미나이져 앞 엘리미넥스 뒤/ 엘리미나이져 뒤 에어드라이어 뒤/ 아프터쿨러 뒤/ 엘리미나이져 앞 에어드라이어 뒤/ 아프터쿨러 뒤/ 엘리미넥스 뒤/
엘리미넥스콤보 뒤/ 코아레서 앞/ 미니밥 앞
에어드라이어 뒤/
아프터쿨러 뒤/ 엘리미넥스 뒤/ 미니밥 앞
엘리미나이져 뒤/ 엘리미나이져콤보 뒤
설치장소 콤푸레셔룸/ 메인라인
40미터간격으로
콤푸레셔룸/ 메인라인/단말 콤루레셔룸/ 메인라인/ 40미터간격으로 가지라인/ 단말에서 7미터이내 가지라인/ 단말에서 7미터이내 단말에서 1.8미터이내
효 과 에어라인을 흐르는 대량의 물과 이물징을 제거하면 라인전체의 관리가 가능하며, 주로 작업개시때 발생하는 급작스런 단말필터로의 물유입이 방지되어 필터의 수명이 길어짐. 또한, 전기식에어드라이어의 고장도 방지 에어라인내부의 콤푸레셔오일을 확실하게 제거 엘리미넥스의 효과에 콤푸레셔오일을 제거하는 효과추가 에어를 이용하는 모든곳에 건조한 압축공기를 제공하여,기기의 성능을 높혀주며,수명을 연장시킴. 엘리미나이져의 효과에 콤푸레셔오일을 제거하는 효과추가. 페인트도장이나 에어툴에 완전건조된 에어를 공급.
