에스비에스〈S.B.S/U.S.A.〉


SBS의 연마지석 자동밸런스 유니트는 헤드내부에 정밀한 전자제어에 의해 서로의 각도와 위치가 자동으로 작동되는 2개의 추(WEIGHT)를 갖고 있습니다. 밸런스 헤드는 회전체의 언밸런스 정보를 컨트롤러에게 전해주고 컨트롤러는 기계본체에 자석으로 고정되는 센서로부터 전달되는 외부진동과 내부진동을 정확하게 필터링하여 전체적인 언밸런스량을 연산, 헤드내부의 2개의 추에 지령을 합니다. 결국 2개의 추는 안정된 밸런스를 유지해 주는 삼각형을 만들도록 스스로 위치와 각도를 변경하여 갑니다. 일단 안정된 삼각형 구조로 위치하게 되면 지석과 기계주축의 고유 언밸런스는 해소되며 최고 3만 RPM에서 최소 0.02미크론의 초정밀 밸런스량을 유지하게 됩니다. 이 모든 동작은 작동개시로부터 1분 이내에 완료됩니다. 밸런스의 교정은 지석을 최초로 장착할 때, 휠 드레싱이 완료되었을 때, 반드시 필요합니다. 또한 지석 밸런스에 의심이 가는 가공물 불량이 발견되었을 경우에도 수시로 교정을 해 주어야 합니다. 통상적으로는 수동으로 교정개시를 명령하지만, 자동 드레싱 후 또는 필요에 따라서 기계와 인터페이스를 하여 자동으로 교정개시를 시킬 수 있는 소프트도 컨트롤러 내부에 내장되어 있습니다. 쉽고 저렴하게 귀사의 대부분의 연삭기계, 즉 원통연삭반, 센터레스연삭반, 외경연삭반, 기어연삭반의 정밀도를 월등히 향상시키며 2 또는 3 패스로 완성하던 제품을 1 또는 2 패스로 완성하게 되어 생산성과 가공시간을 대폭 단축시킬 수 있습니다. 폐사에서는 상담부터 무료테스트 그리고 구입, 장착, 사후관리까지 책임을 지고 있습니다. 영업에 연락 주십시오.

라이샤우어 기어연삭기에 장착한 예

언밸런스상태

교정완료

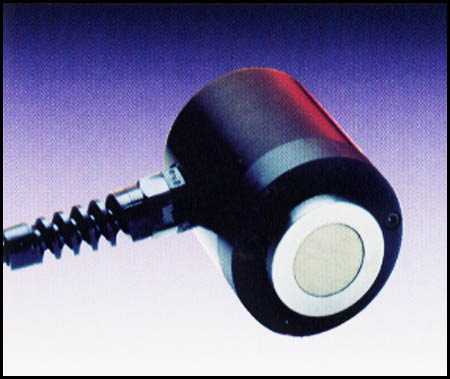

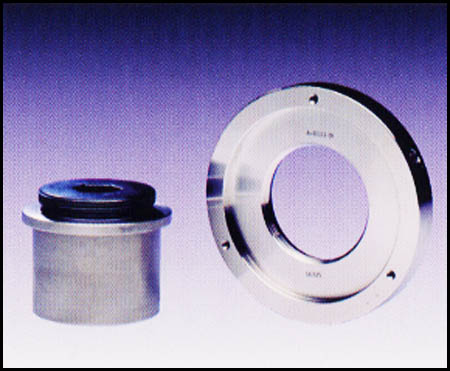

스핀들 어댑터 센서-자석으로 기계에 부착

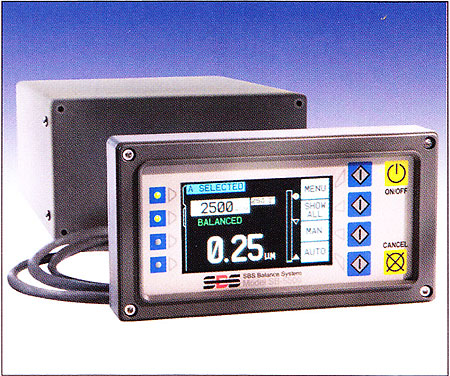

밸런스헤드 컴퓨터 컨트롤러
