MIRACLE BOY

- 윤활유ㆍ작동유가 열화되지 않습니다.

오염입자ㆍ수분ㆍ산화물을 한꺼번에 제거

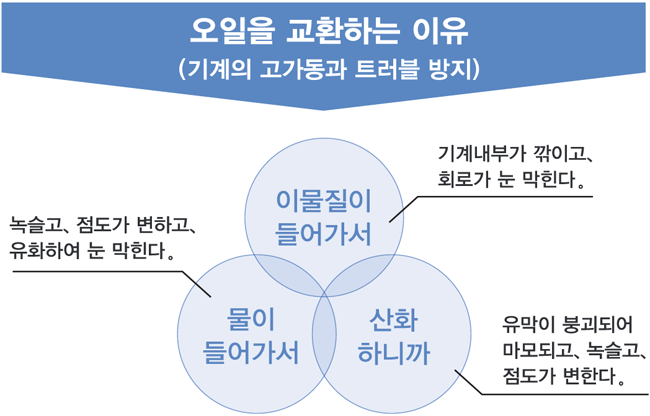

오일교환을 게을리하면 기계설비가 망가져서 멈춥니다. 그것은 오일 속에 발생, 혼입된 열화요인이 오일의
성능을 낮추기 때문입니다.
우리가 개발하여 특허를 취득한 미러클보이는 오일의 성능을 신유 이상의 수준으로 유지합니다.
돌발고장대응 등의 쓸데없는 노력을 줄이고, 설비의 가동률을 높이고, 러닝코스트를 낮추는 것이 목표입니다.
1970년부터 2만대 이상의 미러클보이가 출하되고 있습니다.

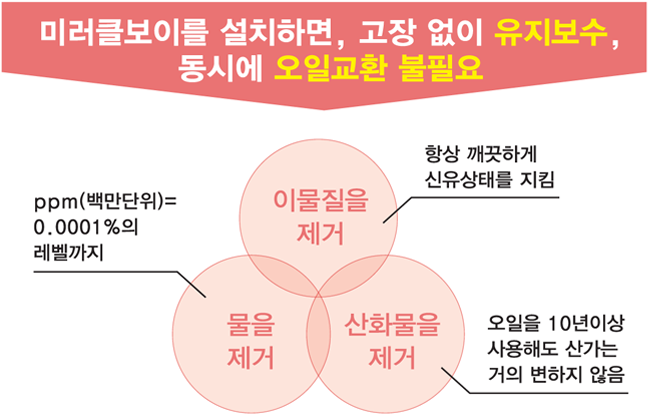

3개의 메리트!

1. 오일에서 이물질을 제거합니다.
실험실의 얘기가 아닌, 실가동하고 있는 기계의 사용 중에 있는 오일을 신유수준까지 깨끗이 합니다.
2. 수분을 제거 합니다.
퍼센트(%)가 아닌 100만 단위의 ppm레벨까지 에멀젼도 제거합니다. 탁한 오일이 투명해 집니다.
3. 전산가를 유지합니다.
기술특허에 의해, 오일에 발생한 산화슬러지를 선택적으로 흡착여과.
화학물을 사용하지 않고 물리적으로 동시에 안전하게 산가 상승을 억게 합니다.
악성의 산화슬러지를 제거함으로써 오일점도가 변하지 않습니다.

항상 신유 수준의 청정도로, 적절한 점도와 수분이라면, 기계의 고장은 극한까지 줄일 수 있습니다.

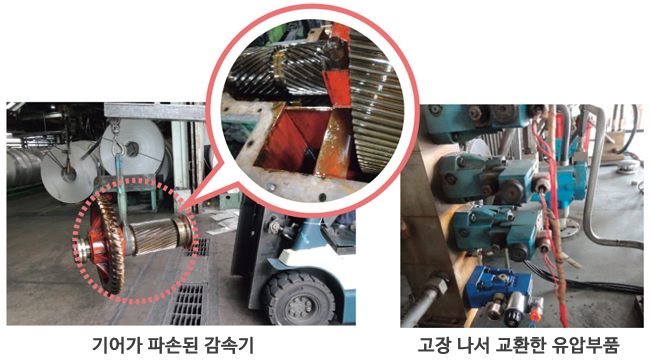

- 베어링ㆍ축받이가 깨지지 않는다. - 돌발고장이 발생치 않는다.
- 기어가 파손되지 않는다. - 쓸데없는 경비가 없어진다.
- 유압펌프ㆍ솔레노이드가 망가지지 않는다. - 생산성이 향상된다.
- 기계설비가 고장 나지 않는다.

모든 기계설비에 대응합니다.

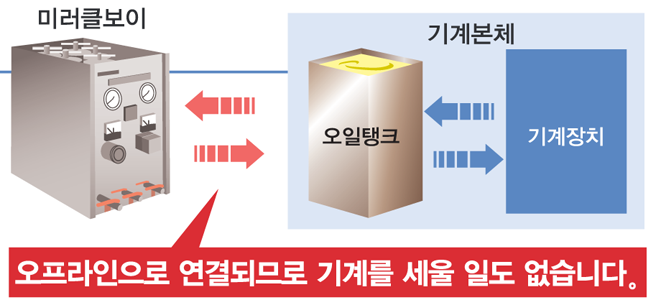

미러클보이는 기계설비의 오일탱크와 오프라인으로 연결됩니다. 설치는 간단합니다.
기계설비 가동 중에도 필터엘리먼트의 교환이 가능하므로 생산라인을 세우지 않아도 좋습니다.

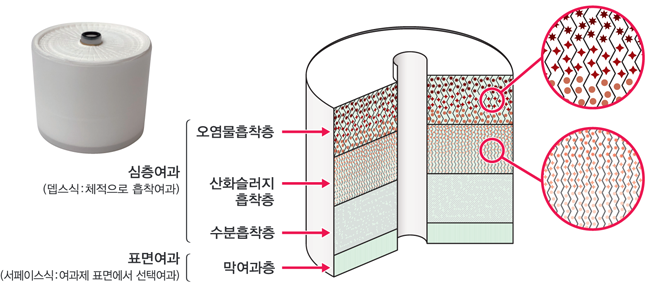

열화요인을 동시에제거하는 다기능 필터엘리먼트

미러클보이의 엘리먼트는 오일의 미세입자, 수분, 산화슬러지를 제거하는 각각의 흡착층으로 구성되어 있습니다.(수분을 제거하지 않는 W시리즈 제외)
엘리먼트의 체적 가득히, ㎛의 정밀도로 오염물질을 포집합니다.
내부의 각 흡착층에서는 각각의 용적이 가득(포집무게 최대 약5,700g/1개)차기 전까지 오염물, 산화물, 수분(최대1,000cc/1개)을 가둬둘 수가 있어서, kg단위로의 포집, 제거가 가능합니다.
저점도작동유(VG2)부터 고점도기어오일(VC460)까지 표준엘리먼트로 여과 가능합니다.
사용이 끝난 엘리먼트는 케이스, 내용물 모두 가연제로 만들었기 때문에 소각처리가 가능합니다.
신유에 혼입되어 있는 첨가제는 용해(유분자와 동일 레벨)되어 있으므로 제거되지 않습니다.

여과정도

일반적인 광물계 오일의 경우, 고정도 GE-21-SHG 엘리먼트로 OK입다. 미러클보이는 흡착식 여과입니다. GE-21-SHG의 여과정도 분포의 중심은 3㎛(미크론)0.01~10~100㎛을 흡착하는 과정에서 3㎛의 입자가 가장 많이 걸러지도록 설계되었습니다. 하지만 3미크론이라고 하니까 「그렇게 세밀하면 금방 막히지 않을까?」라고 걱정이 되겠죠? 일반적인 메쉬 필터는 표면이 눈 막히면 수명이 끝납니다. 미러클보이는 특수한 심층여과방식으로, 엘리먼트 내부에 오염물을 가득 담습니다. 이 대용량 여과능력이 「신유보다 깨끗한 상태를 1년간 유지할 수 있다」는 사유입니다.

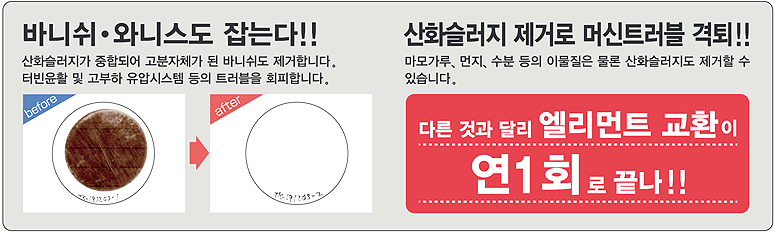

산화슬러지가 잡히는 메커니즘 ⇒ 점도불변

● 고온환경하에서의 산화가 심한 오일에 대응하는 GE-41-DC 엘레먼트.
● 알루미늄 다이캐스트 머신 등에서 인화점을 높이기 위해서, 성분의 약 반이 물로 되어 있는 워터글리콜계 오일에는, 물을 제거하지 않는 GE-21-W4 엘리먼트.
● 발전소 스팀터빈의 제어유압장치, 제트엔진 윤활유, 최신 알루미늄 다이캐스트 머신 등에 사용되는 화학합성계 에스테르 오일에는 GE-41-MR1 엘리먼트.

30년이 넘게 신유레벨을 유지 ....오일교환 없음!

설치대상 : 제지공장 초지기 드라이어 베어링 윤활유(터빈유)탱크 [접속기기:SRC-814-15V]

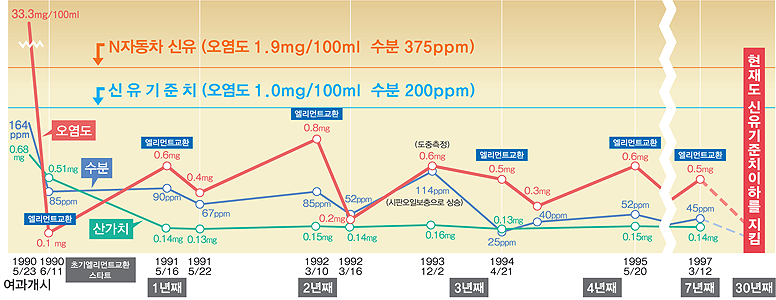

이 그래프는 오일탱크에 미러클보이를 접속한 1990년부터의 오염ㆍ수분ㆍ전산가를 추적한 것입니다. 미러클보이 없이 1년간 사용한 오일의 오염도는 33.3mg. 미러클보이를 설치하면 약1개월만에 오염도는 0.1mg까지 저하. 여기서 최초로 엘리먼트교환을 실시. 그로부터 1년후, 오염도는 0.6mg상승. 제2차 엘리먼트 교환 직후, 0.2mg으로 저하되는 경향이 있음을 확인함. 이후 엘리먼트 교환 타이밍에서의 증감이 있지만, 정점의 높이는 신유 기준이나 일반 시판 신유보다도 낮음.신유보다 더 좋은 컨디션으로 30년 이상 오일교환이 없음.

미러클보이 설치 전후의 변화

유압사출성형(850t)작동유SRC-811-8V[자동차용 대형부품 성형공장]
  단위 여과전 여과후
동점도(40℃) ㎟/s 44.78 44.87
수분(KF법) ppm 1225 67
전 산 가 mgKOH/g 0.29 0.22
오염도(질량법) mg/100ml 6.9 0.1
효과
- 유압제어밸브의 동작불량이 없어지며 성형품정밀도가 향상되었다.
- 오일교환이 불필요하여, 오일대금, 솔레노이드밸브, 유압펌프교환, 인건비 등이 대폭 저감되고, 폐유배출도 없어짐.
제지기계 베어링 윤활유(12000L)SRC-8124-224V[제지공장의 베어링ㆍ기어 윤활유]
  단위 여과전 여과후
동점도(40℃) ㎟/s 224.9 222.1
수분(KF법) ppm 3000 59
전 산 가 mgKOH/g 0.35 0.34
오염도(질량법) mg/100ml 12.2 0.3
효과
- 탱크에 금속마모분이 체류하고 있었는데, 경과하면서 모두 없어지고, 오일교환도 불필요하게 되었다.
- 트러블이 없어지고 오일대금, 인건비 저감, 폐유배출문제도 해소.

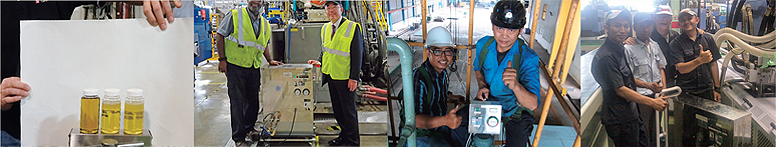

설치사례

모든 분야에서 활약하는 미러클보이입니다. 국내외에서 2만대 이상의 실적이 있습니다.

SRC-V 시리즈 사양

※개량을 위해 사양은 예고 없이 변경하는 경우가 있습니다. ※안전보장무역관리 규정에 따른 수출건의 경우에는 사전에 문의해 주십시오.
형식 SRC-411-12V SRC-811-8V SRC-812-6V SRC-813-10V SRC-814-15V
대상탱크용량(기준) 작동유 500L/윤활유300L 작동유 1000L/윤활유600L 작동유 2000L/윤활유1200L 작동유 3000L/윤활유1800L 작동유 4000L/윤활유2400L
수분제거량 2L(최대) 4L(최대) 8L(최대) 12L(최대) 16L(최대)
필터엘리먼트(개수) GE-21(2개)/GE41(1개) GE-21(4개)/GE41(2개) GE-21(8개)/GE41(4개) GE-21(12개)/GE41(6개) GE-21(16개)/GE41(8개)
탑재전동기 75W 0.2kw 0.2kw 0.2kw 0.4kw
접속구경(IN.OUT.DRAIN) PT1/4PT1/4드레인없음 PT3/8PT3/8PT3/8 PT3/8PT3/8PT3/8 PT3/8PT3/8PT3/8 PT1/2PT3/8PT3/8
치수(m/m) 300WX265LX423H 270WX435LX768H 600WX305LX801H 780WX305LX801H 440WX700LX750H
본체중량 16Kg 31Kg 55Kg 70Kg 110Kg
형식 SRC-816-22V SRC-8110-162V SRC-8112-70V SRC-8118-223V SRC-8124-224V
대상탱크용량(기준) 작동유 6000L/윤활유3600L 작동유 10000L/윤활유6000L 작동유 12000L/윤활유7200L 작동유 18000L/윤활유11000L 작동유 24000L/윤활유15000L
수분제거량 24L(최대) 40L(최대) 48L(최대) 72L(최대) 96L(최대)
필터엘리먼트(개수) GE-21(24개)/GE41(12개) GE-21(40개)/GE41(20개) GE-21(48개)/GE41(24개) GE-21(72개)/GE41(36개) GE-21(96개)/GE41(48개)
탑재전동기 0.75kW 0.75kWX2기 2.2kw 0.75kWX 0.75kWX4기
접속구경(IN.OUT.DRAIN) PT3/4PT3/4PT3/4 PT1 PT1 PT1 PT1 PT1 PT1 PT1 PT1 PT1 PT1 PT1 PT1
치수(m/m) 513WX888LX1070H 530WX1238LX107H 1050WX1038LX1170H 530WX888LX1070H의 유닛3대 530WX888LX1070H
본체중량 125Kg 160Kg 250Kg 375Kg 500Kg

SRC-C 시리즈 사양

(오일인젝션타입 스크류에어콤프렛셔, 급유식공기압출기전용)

※레시프로, 오일레스, 터보콤프렛셔는 SRC-V시리즈로 대응합니다. ※개량을 위해 사양은 예고 없이 변경하는 경우가 있습니다.
※하기는 0.9MPa미만의 공기용 표준사양입니다. 공기 이외의 가스나 0.9MPa를 초과하는 경우, 대형의 콤프렛셔 등은 문의해 주시기 바랍니다.
형식 SRC-811-C SRC-812-C SRC-813-C SRC-814-C SRC-815_C SRC-816-C
적용콤프렛셔출력 출력37kW이하 출력55kW이하 출력75~90kW 출력110~160kW 출력170~210kW이하 출력220~250kW이하
수분제거량 4L(최대) 8L(최대) 12L(최대) 16L(최대) 20L(최대) 24L(최대)
필터엘리먼트(개수) GE-21_SHG_C(4) GE-21_SHG_C(8) GE-21_SHG_C(12) GE-21_SHG_C(16) GE-21_SHG_C(20) GE-21_SHG_C(24)
접속구경(IN.OUT.DRAIN) PT3/8 PT3/8 PT3/8 PT3/8 PT3/8 PT3/8 PT3/8 PT3/8 PT3/8 PT3/8 PT3/8 PT3/8 PT3/4 PT3/4 PT3/4 PT3/4 PT3/4 PT3/4
치수(m/m) 255WX380LX768H 400WX380LX768H 600WX380LX768H 513WX731LX733H 513WX888LX733H 513WX888LX733H
본체중량 15Kg 30Kg 40Kg 105Kg 115Kg 125Kg
SRC-812-6V SRC-814-15V SRC-816-22V SRC-814-C
